概述：

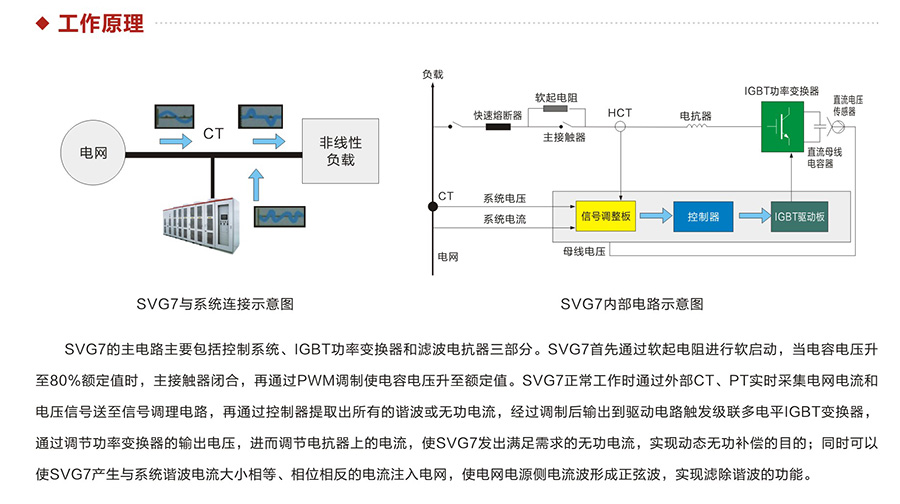

       WICN-SVG7系列高压静止无功发生器额定工作电压：6kV、10kV、27.5kV、35kV，额定容量：±1～±100Mvar；采用分布式控制系统，主控制器与每个子控制器只用一个芯片构成全芯片分布控制系统，而不是行业内通用的DSP+FPGA的控制电路，减少了DSP与FPGA之间的通信延迟，消除了通讯干扰。主控制器完成系统级的运算与保护功能，子控制器完成模块内的PWM信号生成、过流过温保护等功能，达成无功补偿效果。

       SVG7采用三相星型无中线拓扑，用负序电流注入法解决相间直流母线电压不平衡问题。相比于目前广泛采用的零序电压法，解决了低载和空载运行时的相间电压均衡问题。

       SVG7在补偿无功的同时能够滤除2~30次谐波电流，滤波效率高达95%。并可对各次谐波输出电流限值，优化装置的使用效率。

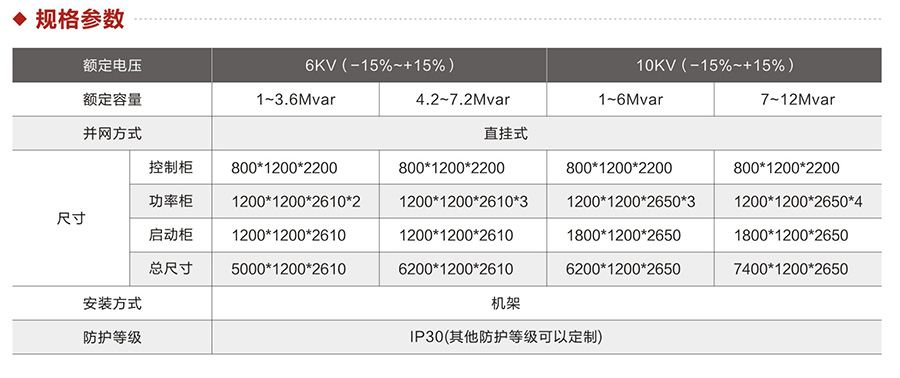

SVG主要技术参数

●   额定工作电压：6kV、10kV、27.5kV、35kV；

●   额定容量：±1～±100Mvar；

●   输出无功范围：感性额定无功到容性额定无功范围内连续变化；

●   响应时间：≤5ms；

●   过载能力：1.2倍过载1分钟；

●   输出电压总谐波畸变率（并网前）：≤5%；

●   输出电流总谐波畸变率THD（额定功率下）：≤3%；

●   系统电压不平衡保护，整定范围：4%～10%；

●   效率：额定运行工况≥99.2%；

●   运行温度：－10℃～+40℃；

●   贮存温度：－30℃～+70℃；

●   人机界面：采用中文彩色触摸屏显示；

●   相对湿度：月平均值不大于90﹪(25℃)，无凝露；

●   海拔高度：﹤1000m(高于1000m需定制)；

●   地震烈度:   ≤8度。
